Modification et optimisation d’une imprimante 3D Ender 3
Ce projet avait pour objectif de transformer une imprimante 3D Ender 3 en un outil plus performant, plus précis et plus agréable à utiliser. Plusieurs modifications ont été apportées, incluant l'installation d'un capteur BLTouch, le remplacement de la carte mère et l'installation de nouveaux firmwares adaptés.
1. Installation du BLTouch
La première étape a été d'installer un capteur BLTouch pour améliorer la précision du nivellement du plateau. Bien que le capteur soit fourni avec des instructions, des complications sont rapidement apparues. Le firmware de l'imprimante devait être mis à jour, mais le logiciel nécessaire était uniquement disponible en chinois, rendant l'opération complexe.
De plus, la carte mère de mon imprimante était une version peu documentée, nécessitant l'utilisation d'un adaptateur pour carte SD branché directement sur les pins de la carte. Après plusieurs heures de travail, la mise à jour a finalement été effectuée, et le BLTouch a fonctionné parfaitement, rendant l'imprimante plus fiable et les impressions plus précises.
Cette première amélioration a déjà significativement augmenté la qualité des impressions et simplifié le processus de mise en place. Une photo de l'imprimante avec le BLTouch est visible ci-dessus.

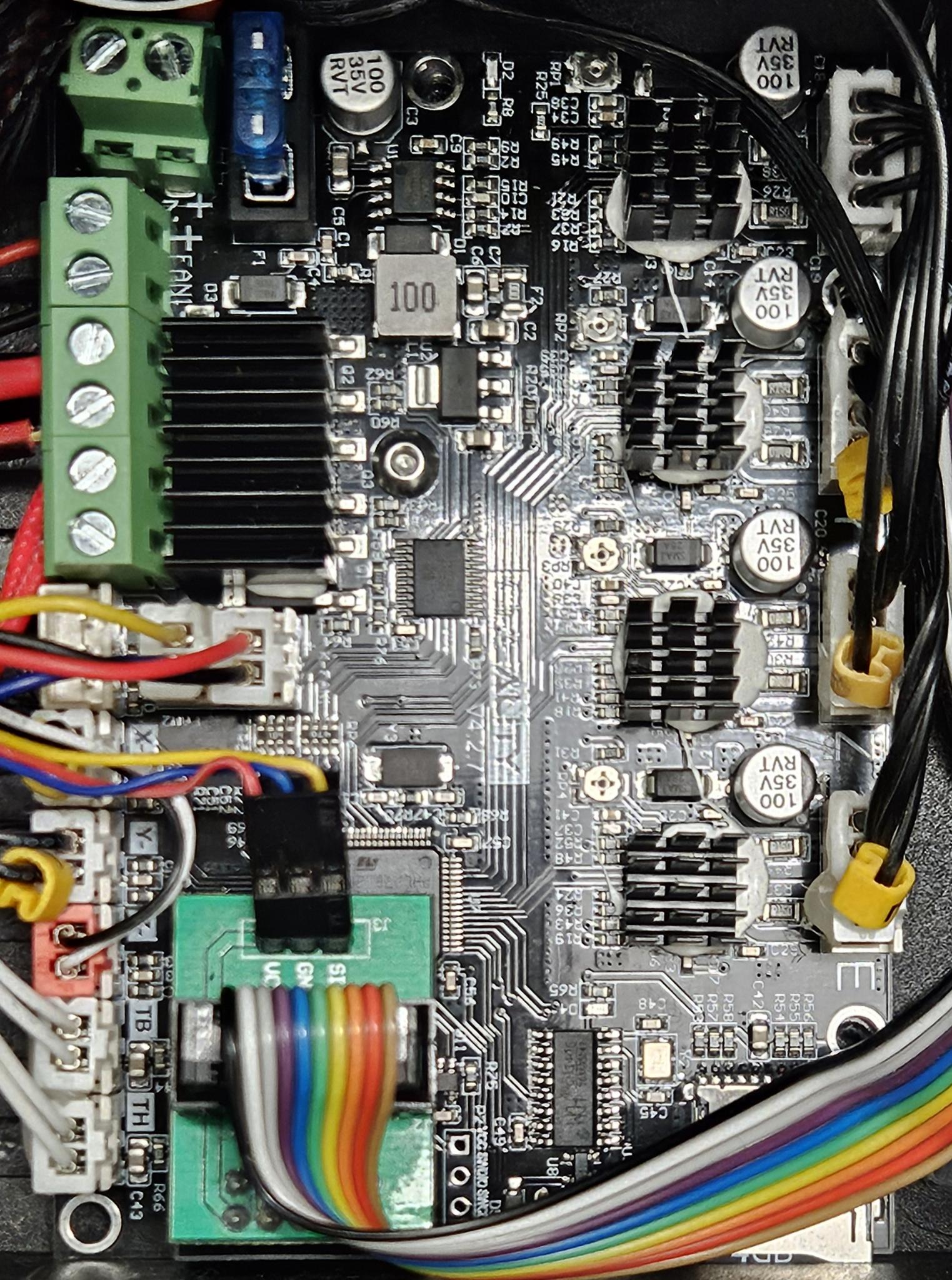

2. Remplacement de la carte mère
La deuxième étape a été de remplacer la carte mère par un modèle plus moderne et performant. L'installation a commencé par le démontage complet de l'électronique existante. Chaque composant a été soigneusement rebranché sur la nouvelle carte mère, étape par étape.
Ensuite, un nouveau firmware a été installé pour prendre en charge le BLTouch, un processus cette fois-ci plus simple grâce à la documentation disponible. Cette mise à niveau a réduit le bruit de l'imprimante de 40 dB, la rendant presque silencieuse, et a permis d'accélérer la vitesse d'impression de 50 %.
Avec cette nouvelle carte mère, l'imprimante est maintenant bien plus agréable à utiliser, tant en termes de performances que de confort sonore.
